建筑鋼管腳手架結構模板施工措施
文章來源:本站閱讀量:4807次編輯人:管理員發布時間:2014/11/11 15:21:07
由于該工程施工工期緊，難度大，質量要求高，但為了確保11731交安和12630中交目標的實現，對高度9m和19m處的框架梁采用腳手架鋼管作支撐，施工規范“腳手架結構模板支撐架的構造和設計”中明確規定要求：采用腳手架桿配件搭設模板支撐架是常用的施工方法之一。此類模板支撐架(主要是梁板模板支撐架)承受的荷載作用既不同于，又顯著大于相應的腳手架，必須加強構造和按腳手架結構進行設計和計算，以滿足施工要求和確保使用安全。同時為了保證框架梁、模板及其支架應具有足夠的承載力、剛度和穩定性，能可靠地承受澆筑混凝土的質量和側壓力，以及施工荷載，必須處理好支撐基礎與鋪墊材料的使用。

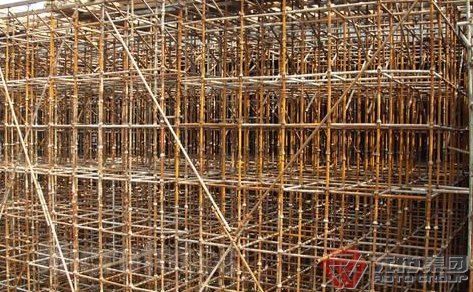

1、腳手架由立桿、大橫桿、小橫桿、剪刀撐、掃地桿、連柱桿組成，形成一閉合之空間支撐框架。
2、扣件螺栓擰緊力矩應在40N.m～65N.m之間，以保證“空間框架結構”的節點具有足夠的剛性與傳遞荷載的能力。
3、腳手架與建筑物之間必須設置足夠數量、分布均勻的拉結，以便在腳手架的側向提供約束，防止腳手架橫向失穩或傾覆，并可靠傳遞風載荷。
4、設置剪刀撐與橫向支撐保證架體的縱向與橫向剛度。

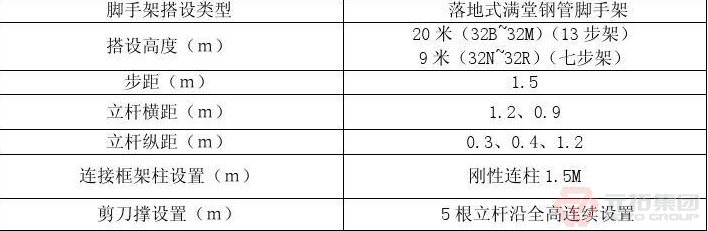

腳手架鋼管結構模板支撐架設計一覽表
